Altium Designer Summer系列软件外形层及非金属化孔及槽的标准及规范

时间:2020-08-01 来源:sznbone 浏览次数:231

Altium Designer Summer

系列软件外形层及非金属化孔及槽的标准及规范

Altium Designer Summer(简称AD)AD软件因直观简便易学,很多LAYOUT工程师忠爱此软件,但对于大部分用AD设计的工程师对设计纸图对电路结构很了解,但同时因为对PCB工厂加工流程不太了解以致于设计的产品与实际出做的效果不一致造成后期加工组装困难,特别是机械层是平时PCB工厂碰到最多问题的情况,针对此问题特意编写此说明文件档。

AD软件KEEPOUT层为机械加工层,此层设计的所有圈或方形槽视作无铜孔处理(孔不做金属化),但如果是有金属槽同时又在KEEPOUT层画有一条线,那么此线则视为做有铜槽孔处理。

当外形用机械层,及KEEPOUT层同时存在时,以机械层为优先原则,所有的板内非金属槽,及非金属化过孔则以机械层为标准,KEEPOUT层在制作PCB时忽略掉!

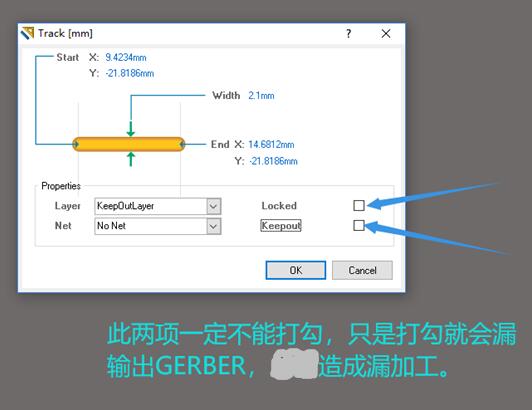

特别注意事项:一定不能锁定机械层的线条

因为生产PCB时,需要将PCB文件转换成GERBER光绘文件,如果将机械层锁注那么转GERBER时这些锁住的线条是不能转换到GERBER文件档,从而造成孔锣槽现象

如果是因为为了在设计PCB时防止误移动机械层的线条,可以在设计是锁定这些线条,但在最后结尾工作时请将锁定的线条全部解除锁定。
